本体設置方法

  • ピカラ光ねっと」のみご契約の方
        ↓
    STEP 1からの設置作業を行ってください。

  • ピカラ光でんわセット」をご契約の方、
    ピカラ光ねっと+無線ルータレンタル」をご契約の方、
    お客さま所有ルータ」をご利用の方
         ↓
    STEP 5からの設置作業を行ってください。
    ※お仕事ピカラをご契約のお客さまは、
    お客さま所有の無線ルータが必要です。

STEP 1


壁から出ている光ファイバケーブルが接続
されているONU(回線終端装置)の背面に、
今回お送りした無線対応ルータ付属の
LANケーブル
接続します。

※ONUの種類によって接続位置が
異なりますので注意願います。

ONU(回線終端装置)がAMN1500の場合

背面下側のポート【1:1000M】接続します。




ONU(回線終端装置)がAS-1000GSの場合


背面上側のポート【UNI1(1G)】接続します。




ONU(回線終端装置)がNS0110/GEPONの場合


背面下側のポート【UNI1(1G)】接続します。







STEP 2


同じLANケーブルのもう片側を
無線対応ルータ背面にある【WAN】ポート
接続します。




STEP 3


無線対応ルータ付属の電源ケーブル
ACアダプタ接続します。

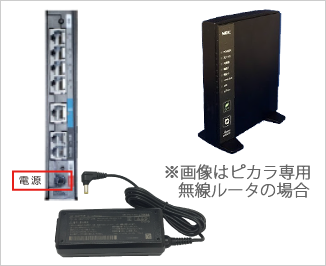

STEP 4


無線対応ルータの背面にある【電源】ポートに
ACアダプタのジャックを接続し、
もう片方をコンセントに接続します。

※自動で起動します。

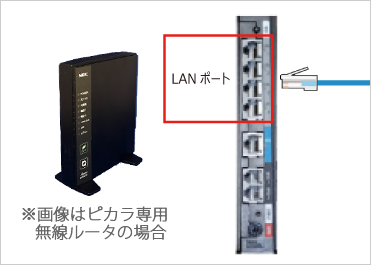

STEP 5


無線対応ルータ背面の【LAN】ポートの
いずれかに、ピカラスポット付属の
LANケーブル接続します。




STEP 6


同じLANケーブルのもう片側を、
無線アクセスポイント背面の
【POE IN】
ポートに接続します。




STEP 7


ピカラスポット付属のACアダプタ
無線アクセスポイント
背面の
【12VDC】ポートに、接続します。

※自動で起動します。




接続確認

続いて接続確認を行います。
